Ремонт промышленного оборудования включает:

Ремонт энергетического оборудования: генераторов, компрессоров, насосных станций, котлов и трансформаторов;
Ремонт технологических аппаратов и комплексов, которые осуществляют физико-химические, тепловые или массообменные процессы (реакторы, выпарные установки, сушильные камеры, различного рода нагреватели и пр.);

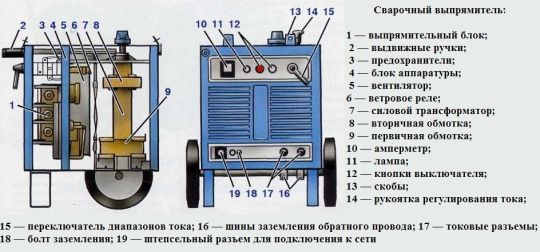

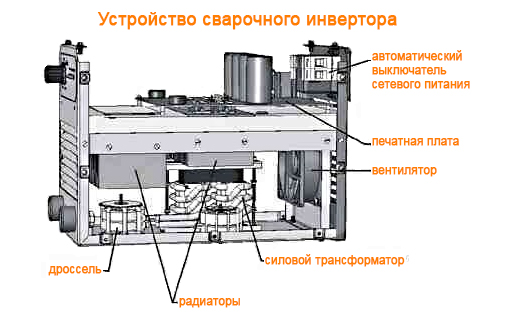

Ремонт сварочных аппаратов и установок;
Ремонт контрольно-измерительных приборов (КИПиА): датчиков и анализаторов качества.

Ремонт различного вида промышленного оборудования осуществляется специалистами рбт-мск.рф.

Обслуживание промышленного оборудования

Диагностика и проверка: проведение внешних осмотров, испытаний и поэлементной проверки узлов.
Планово-предупредительный ремонт (ППР): регулярное обслуживание по графику, подтягивание крепежей, регулировка рабочих параметров и замена изношенных деталей до наступления аварии.
Текущий и капитальный ремонт: частичная или полная разборка механизмов, замена агрегатов, восстановление ресурса оборудования.
Пусконаладочные работы: монтаж, демонтаж, настройка и проверка работоспособности техники после завершения ремонта.

Ремонт генераторов

Промышленный генератор — это стационарная или мобильная электроустановка, которая преобразует химическую энергию топлива в электрический ток для обеспечения бесперебойного питания предприятий.

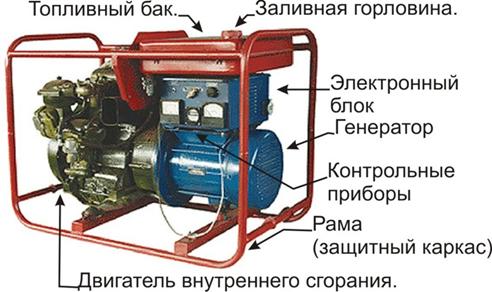

Устройство генератора

Генератор состоит из:

Дизельного двигателя (ДВС, который преобразует энергию сгорания топлива во вращение коленчатого вала. Работает за счет сильного сжатия воздуха и впрыска топлива, которое воспламеняется от высокой температуры.
Альтернатора (генератора переменного тока) — соединен с коленвалом двигателя напрямую или через муфту. Превращает механическую энергию вращения в электрический ток.
Стальной рамы (основания) — несет на себе все узлы установки и гасит вибрации при работе.
Топливной системы — включает топливный бак, топливные фильтры и насос высокого давления (ТНВД) с форсунками.
Системы охлаждения — поддерживает рабочую температуру мотора; бывает воздушной (для маломощных моделей) или жидкостной (для промышленных станций).
Системы смазки — подает масло к трущимся деталям двигателя, уменьшая износ.
Аккумуляторной батареи и стартера — отвечают за запуск двигателя.
Панели (блока) управления — контролирует параметры тока, напряжение, частоту, уровень масла, температуру и позволяет запускать станцию вручную или автоматически.

Принцип работы генератора

Генератор преобразует механическую энергию в электрическую на основе физического явления электромагнитной индукции.

Вращение (механическая энергия): внешний двигатель (бензиновый, дизельный, турбина или коленчатый вал автомобиля) вращает подвижную часть генератора — ротор.
Магнитное поле: на роторе расположен постоянный магнит или электромагнит, который создает магнитное поле.
Индукция тока: магнитное поле ротора вращается внутри неподвижной части — статора, на обмотках которого намотан медный провод.
Выработка электричества: когда магнитный поток непрерывно меняется и пересекает витки обмотки статора, в ней возникает переменная электродвижущая сила (ЭДС) и появляется электрический ток.

Основные неисправности в работе генератора

Основные неисправности промышленного генератора делятся на проблемы с двигателем, топливной системой, электрической частью и охлаждением.

Проблемы с двигателем и запуском

Генератор не запускается: разряжены или изношены стартерные аккумуляторы, сбои в системе предпускового подогрева или отсутствие сигнала на пуск.

Периодические остановки (глохнет): вызваны нехваткой топлива, засорением фильтров или сбоем датчиков.

Повышенный расход масла и топлива: связан с износом цилиндропоршневой группы или утечками.

Топливная система и фильтрация

Засорение фильтров: использование грязного или низкокачественного топлива приводит к падению мощности и остановке мотора.

Проблемы с подачей топлива: воздух в системе или неисправность топливного насоса.

Электрическая часть и выработка тока

Генератор работает, но нет напряжения: поломка автоматического регулятора напряжения (AVR), выход из строя диодного моста или обрыв в обмотках статора/ротора.

Скачки напряжения: некорректная работа регулятора напряжения или нестабильные обороты двигателя.

Повышенная вибрация и шум: возникают из-за дисбаланса ротора, износа подшипников или проблем с электромагнитной частью.

Система охлаждения и смазки

Перегрев: вызван утечкой антифриза, поломкой термостата или загрязнением радиатора.

Низкий уровень масла: приводит к срабатыванию аварийной защиты или критическому износу деталей.

Основные этапы ремонта генератора

Первичная диагностика: проверка напряжения, оценка состояния приводного ремня и контактов.
Демонтаж и разборка: снятие генератора с силовой установки и аккуратная разборка корпуса с использованием съемников и тисков.
Дефектовка компонентов: проверка электрической части (обмоток статора и ротора, диодного моста, реле-регулятора) и механических узлов (подшипников, щеток, токосъемных колец, обгонной муфты).
Замена и ремонт деталей: установка новых подшипников, щеточного узла, диодного моста или перепайка/восстановление обмоток.
Сборка и проверка: контрольное тестирование собранного агрегата на нагрузочном стенде.

Ремонт компрессоров

Устройство компрессора

Компрессор — это устройство, сжимающее воздух или газ и подающее его под давлением в пневматическую систему.

Базовые элементы конструкции компрессора:

Приводной двигатель — электрический (220В или 380В) или двигатель внутреннего сгорания (ДВС), который передает крутящий момент.
Рабочий блок (нагнетатель) — основной узел, непосредственно сжимающий воздух (поршневого, винтового или другого типа).
Ресивер — металлический бак, который накапливает сжатый воздух, сглаживает пульсации давления и собирает конденсат.
Клапанная группа — впускные, выпускные и обратные клапаны, контролирующие движение воздуха.
Система охлаждения — радиаторы или вентиляторы, защищающие аппарат от перегрева (воздушное, водяное или комбинированное).
Автоматика и манометры — реле давления (прессостат), предохранительный клапан и манометры для контроля работы.

Основные виды компрессоров:

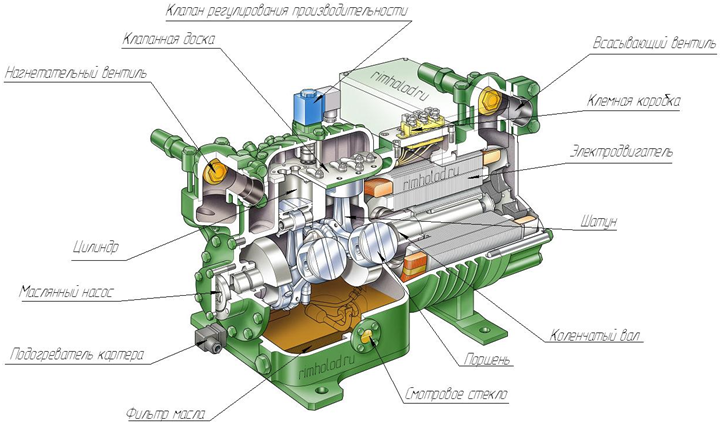

1. Поршневой компрессор

Устройство: состоит из цилиндра, поршня, шатунно-кривошипного механизма, впускного и выпускного клапанов.
Принцип работы: поршень двигается вверх-вниз внутри цилиндра. При движении вниз воздух затягивается через впускной клапан, при движении вверх — сжимается и выталкивается через выпускной клапан.
Особенности: простой в ремонте, дает пульсирующий поток воздуха, подходит для гаражей, дач и малых мастерских.

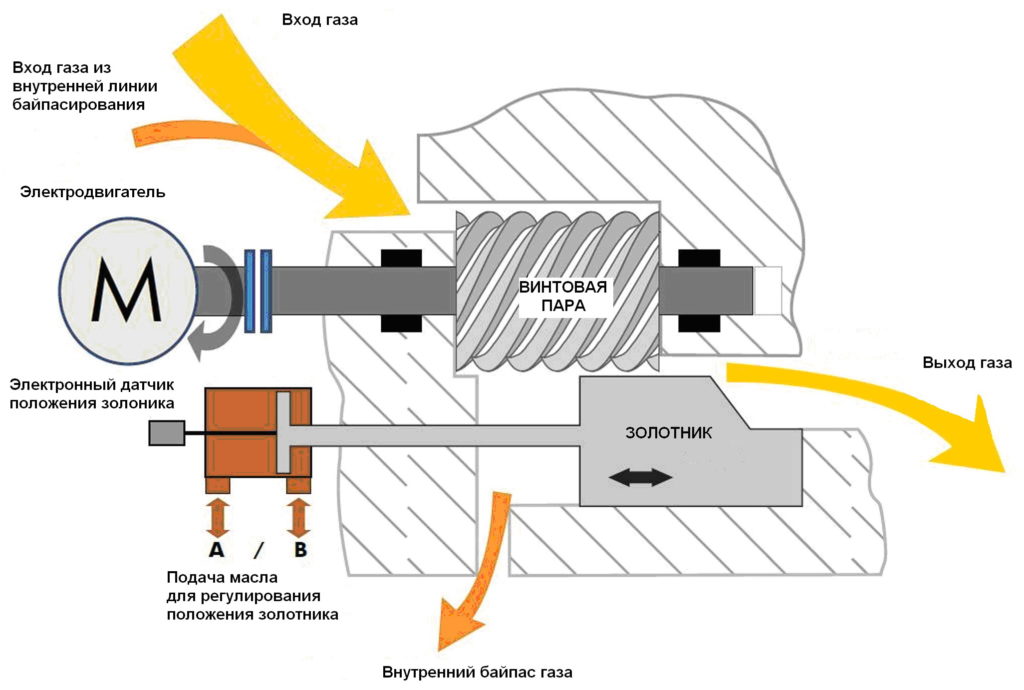

2. Винтовой компрессор

Устройство: главный элемент — винтовой блок из двух встречно вращающихся роторов (ведущего и ведомого), помещенных в масляную среду.
Принцип работы: воздух затягивается, смешивается с маслом для уплотнения и охлаждения, сжимается между зубьями роторов, очищается в маслосепараторе и поступает в ресивер.
Особенности: работает плавно без пульсаций, рассчитан на непрерывную работу в промышленности.

Основные неисправности и ремонт компрессоров

Неисправности и ремонт винтового компрессора

Винтовые компрессоры чаще всего выходят из строя из-за перегрева, износа фильтров, проблем с электрикой или утечек масла.

Основные неисправности и способы их устранения:

Перегрев и аварийное отключение по термостату

Причины: низкий уровень масла, загрязнение масляного охладителя или фильтра, выход из строя термоклапана, жара в помещении.

Ремонт: долить масло, промыть радиатор специальным раствором, заменить термостат или масляный фильтр.

Падение производительности и давления

Причины: засорение воздушного фильтра, проблемы с регулятором всасывания, износ или повреждение ремней.

Ремонт: заменить воздушный фильтр, отрегулировать или почистить всасывающий клапан, заменить или подтянуть ременную передачу.

Большой расход масла и «маслоунос» (масло в сжатом воздухе)

Причины: повреждение или выработка фильтра-сепаратора, засорение дренажной трубки возврата масла, избыточный уровень масла в баке.

Ремонт: заменить сепаратор, прочистить трубку слива масла, слить лишнее масло до нормы.

Посторонние шумы, стук и вибрация

Причины: износ подшипников винтового блока или электродвигателя, повреждение роторов из-за попадания посторонних частиц.

Ремонт: провести дефектовку, заменить подшипники (обычно каждые 10 000-20 000 моточасов) или отремонтировать винтовую пару.

Проблемы с запуском и электрикой

Причины: просадка напряжения в сети, сбой в реле давления, поломка пусковых контакторов или электродвигателя.

Ремонт: проверить напряжение питания мультиметром, очистить или заменить контакты, отремонтировать пусковую аппаратуру.

Неисправности и ремонт поршневого компрессора

Основные неисправности поршневого компрессора делятся на механические, электрические и эксплуатационные, а их устранение зависит от характера поломки.

Основные неисправности и способы их устранения

Компрессор не запускается

Причина: нет напряжения в сети, поврежден кабель, сработала тепловая защита или заклинила поршневая группа из-за нехватки масла.

Ремонт: проверить напряжение мультиметром, заменить проводку, долить масло до уровня или отремонтировать/заменить поршень и шатун.

Снижение производительности и медленный набор давления

Причина: засорен воздушный фильтр, изношены поршневые кольца, повреждены пластинчатые клапаны или прокладка головки цилиндра.

Ремонт: промыть или заменить фильтр, заменить изношенные кольца или комплект клапанов с прокладками.

Перегрев головки цилиндра или блока

Причина: уровень масла слишком низкий или залито неподходящее масло, загрязнение ребер охлаждения, превышение допустимого режима работы (цикл «работа/отдых»).

Ремонт: очистить поверхности от грязи, заменить масло на компрессорное с нужной вязкостью (обычно 100 мм²/с), соблюдать режим работы (например, 20 минут работы / 40 минут отдыха).

Посторонние стуки и металлический шум

Причина: износ подшипников коленвала, ослабление шатунных болтов или зазор в поршневой группе.

Ремонт: разобрать картер, подтянуть резьбовые соединения или заменить изношенные подшипники и вкладыши.

Утечка воздуха через прессостат или обратный клапан

Причина: засор или поломка обратного клапана (воздух стравливается назад), повреждение мембраны или пускового клапана прессостата.

Ремонт: очистить, промыть или заменить обратный клапан, заменить неисправный прессостат.

Повышенный расход масла (масло в воздухе)

Причина: износ или залегание маслосъемных колец, использование масла низкой вязкости, перелив выше нормы.

Ремонт: слить лишнее масло, заменить поршневые кольца.

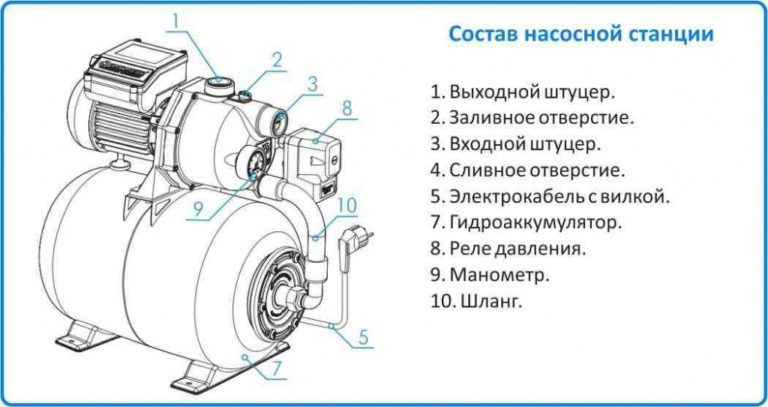

Ремонт насосной станции

Ремонт насосной станции включает диагностику, разборку оборудования, замену изношенных или сломанных деталей и последующую сборку с проверкой работы.

Основные этапы ремонта

Диагностика и проверка: осмотр системы, замер напряжения, проверка давления в гидроаккумуляторе и работа автоматики.
Частичная или полная разборка: демонтаж корпуса насоса, извлечение рабочего колеса, диффузора или мембраны.
Замена дефектных компонентов: установка новых запчастей взамен изношенных.
Сборка и пусконаладка: подключение к сети, заполнение водой, настройка реле давления и пробный запуск.

Ремонтируемые узлы

Гидроаккумулятор (мембранный бак):
Замена резиновой груши (мембраны) при разрыве.
Подкачка воздуха в воздушную камеру через ниппель.
Замена фланца или ремонт корпуса при появлении течи.
Насосная часть (гидравлика):
Замена рабочего колеса (крыльчатки) и диффузора при износе или засорении.
Замена торцевого уплотнения (сальника) для устранения протечек воды.
Чистка или замена обратного клапана.
Электродвигатель:
Замена пускового или рабочего конденсатора (если мотор гудит, но не запускается).
Замена подшипников при появлении шума и люфта.
Перемотка или замена обмоток при межвитковом замыкании.
Блок автоматики и управления:
Чистка каналов или замена реле давления.
Замена манометра или электронной платы управления.

Ремонт котлов и системы отопления

Ремонт котлов и системы отопления делится на текущий (мелкий) и капитальный, в зависимости от сложности работ и состояния оборудования.

Ремонт и обслуживание котла состоит из:

Диагностики и осмотра (проверка электрических цепей, плат управления, датчиков безопасности, тяги и герметичности газовой/топливной камеры);
Чистки оборудования (удаление сажи, копоти и накипи с теплообменника, горелки и форсунок);
Замены быстроизнашивающихся деталей (установка новых прокладок, сальников, электродов розжига, клапанов или насосов);
Настройки и пусконаладки (регулировка давления газа/воздуха, проверка расширительного бака, настройка автоматики и запуск котла).

Ремонт системы отопления состоит из:

Текущий ремонт системы:

Устранение протечек в трубах и соединениях;
Замена изношенных участков трубопроводов, кранов, вентилей и запорной арматуры;
Промывка системы отопления (химическая или гидравлическая) для удаления накипи и шлама;
Балансировка контуров и регулировка циркуляционных насосов.

Капитальный ремонт системы:

Полная или частичная замена котлов и бойлеров косвенного нагрева;
Замена радиаторов, конвекторов и стояков;
Полная замена разводки труб (скрытой или открытой);
Обновление группы безопасности, коллекторов и расширительных баков;
Подготовка проектной документации и финальные пусконаладочные работы.

Ремонт трансформаторов

Устройство трансформатора

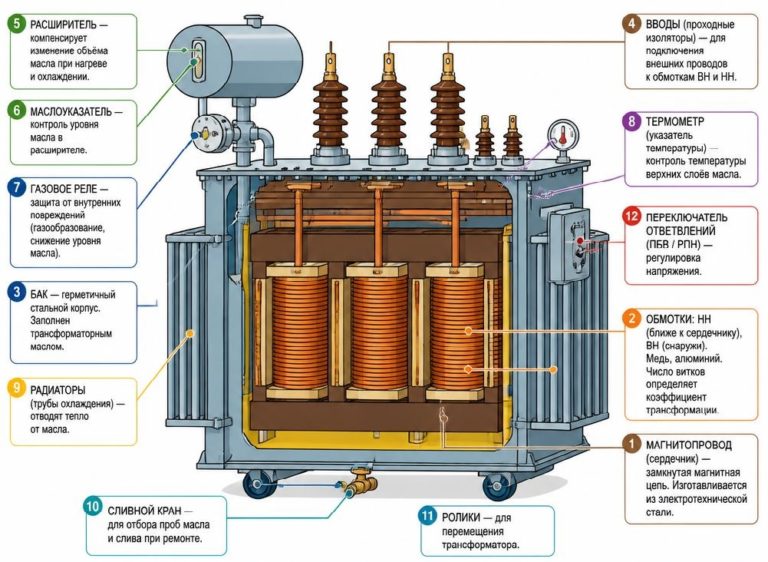

Трансформатор – это электромагнитное устройство, которое преобразует переменный ток одного напряжения в переменный ток другого напряжения, сохраняя частоту.

Основные элементы конструкции:

Магнитопровод (сердечник): Собран из пластин электротехнической стали (или феррита). Он усиливает и замыкает магнитный поток, уменьшая потери энергии на вихревые токи. Бывает стержневым, броневым или тороидальным.
Обмотки (катушки): Проводники (обычно из меди или алюминия), намотанные на сердечник.

Первичная обмотка подключается к источнику питания.

Вторичная обмотка подключается к нагрузке (потребителю).

Корпус и система охлаждения: Защищают внутренние элементы. Охлаждение бывает сухим (воздушным) или масляным (с использованием минерального масла для отвода тепла и изоляции)

Принцип работы трансформатора

Принцип работы силового трансформатора основан на явлении электромагнитной индукции. Устройство преобразует переменный ток одного напряжения в переменный ток другого напряжения (повышает или понижает его) с сохранением частоты.

К первичной обмотке трансформатора подключают источник переменного тока, на неё подается напряжение.
Проходящий по виткам первичной обмотки переменный ток создает в стальном магнитопроводе переменное магнитное поле.
Этот переменный магнитный поток пронизывает витки вторичной обмотки и образует в ней электродвижущую силу (ЭДС), создавая на выходе переменное напряжение.
Если во вторичной обмотке витков больше, чем в первичной, трансформатор является повышающим. Если витков меньше — понижающим.

Неисправности трансформатора

Основные неисправности силовых и распределительных трансформаторов связаны с перегревом, разрушением изоляции и механическими дефектами.

Основные виды неисправностей и их причины:

Перегрев трансформатора

Причины: превышение номинальной мощности (перегрузка), плохая вентиляция помещения, загрязнение радиаторов, низкий уровень масла или его загрязнение.

Межвитковое замыкание обмоток

Причины: разрушение межвитковой изоляции из-за старения или скачков напряжения.

Признаки: сильный гул, нагрев, изменение тока холостого хода, появление газов в масле.

Пробой обмоток (на корпус или междуфазный)

Причины: грозовые или коммутационные перенапряжения, деградация изоляции, влага.

Утечка масла

Причины: коррозия бака и сварных швов, износ прокладок под крышкой, повреждение изоляторов.

Ненормальный шум и гудение

Причины: ослабление прессовки листов магнитопровода, ослабление стяжных болтов, перегрузка или несимметрия нагрузки.

Неисправности вводов и переключателей

Причины: подгар контактов, окисление, трещины и сколы фарфоровых изоляторов из-за загрязнений или механических воздействий.

Виды и этапы ремонт трансформатора

Виды ремонта трансформаторов:

Текущий ремонт (ревизионный):

Проводится без выемки сердечника из бака (часто на месте установки трансформатора). Направлен на предупреждение аварий и устранение мелких дефектов:

Наружный осмотр бака, изоляторов, расширителя и охлаждающей системы.
Чистка фарфоровой изоляции от грязи и пыли.
Проверка и подтяжка контактных соединений, уплотнений.
Отбор проб и доливка трансформаторного масла, очистка газовой защиты и предохранительной мембраны.
Замер сопротивления изоляции и проведение базовых электрических испытаний.

Капитальный ремонт:

Проводится при серьезных повреждениях или по истечении межремонтного срока (для ответственных трансформаторов — обычно раз в 6 лет и более). Связан с частичной или полной разборкой:

Вскрытие бака и подъем активной части (сердечника с обмотками).
Ремонт или замена обмоток, изоляции и магнитопровода.
Подпрессовка обмоток (так как прессующие материалы дают усадку).
Ремонт переключающих устройств, расширителя, охладителей и вводов.
Очистка, фильтрация или полная замена трансформаторного масла, сушка активной части.

Аварийный / восстановительный ремонт:

Выполняется внепланово после технологических сбоев, коротких замыканий или пробоев изоляции.

Основные этапы капитального ремонта трансформатора

Процесс восстановления силового оборудования включает следующие последовательные шаги:

Предварительная диагностика и испытания:

Снятие электрических параметров, анализ масла, тепловизионный контроль и оценка общего состояния узлов.

Демонтаж и разборка:

Отключение от сети, слив масла (или частичный слив), демонтаж внешних связей, радиаторов, вводов, расширителя и вскрытие корпуса.
Подъем активной части (сердечника и обмоток) из бака.

Ремонт и восстановление:

Дефектовка и ремонт магнитопровода, подтяжка или замена поврежденных катушек/обмоток.
Сушка изоляции и активной части в специальной печи или вакуумной камере.
Ремонт навесного оборудования (насосов охлаждения, газовых реле, приводных механизмов переключателей).

Сборка и монтаж:

Установка активной части обратно в бак, монтаж вводов, присоединение охладителей и арматуры.
Заполнение бака подготовленным (отфильтрованным и продегазированным) трансформаторным маслом с выдержкой на вакуум.

Испытания и приемо-сдаточный контроль:

Измерение сопротивления изоляции, тангенса угла диэлектрических потерь, проверка коэффициента трансформации, испытание повышенным напряжением и лабораторный анализ залитого масла.

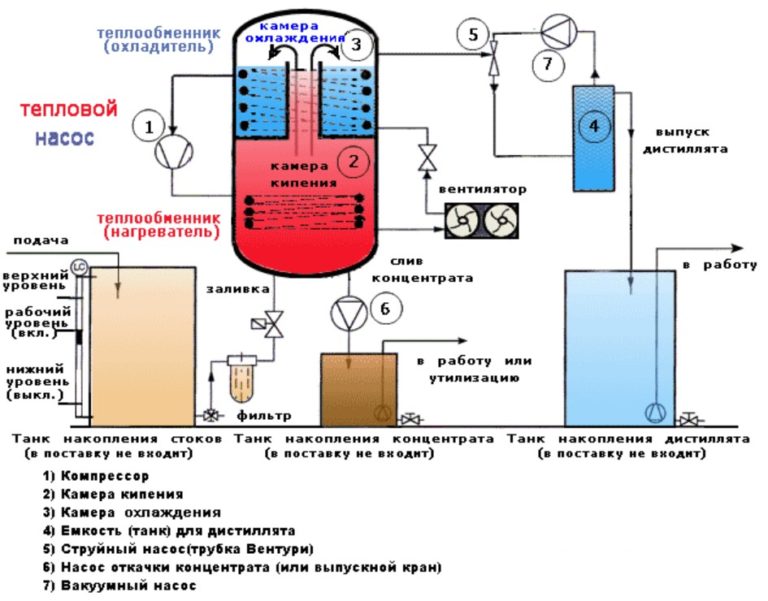

Ремонт выпарных установок

Ремонт и обслуживание выпарных и вакуум-выпарных установок включает комплекс технических работ по восстановлению герметичности, эффективности теплообмена и автоматики.

Основные виды работ при ремонте:

Дефектовка и ремонт теплообменных поверхностей: проверка трубных пучков, замена поврежденных труб и перевальцовка ослабших соединений.
Химическая и механическая очистка: удаление накипи, солевых отложений и загрязнений с кипятильных камер и теплообменников (например, с применением ингибированных растворов кислот).
Ремонт насосного и вакуумного оборудования: восстановление или замена циркуляционных насосов, вакуум-насосов и роторных блоков воздуходувок.
Восстановление запорной арматуры и сварных швов: устранение течей, замена прокладок, фланцевых соединений и арматуры.
Ремонт и настройка систем автоматики: проверка датчиков температуры, давления, уровня и контроллеров управления.
Модернизация: замена устаревших гладкотрубных аппаратов на современные пластинчатые или эффективные теплообменники для повышения производительности.

Ремонт сушильных камер

Ремонт сушильных камер включает диагностику и восстановление электроники, нагревателей, вентиляторов и герметичности корпуса.

Основные виды неисправностей:

Проблемы с нагревом и температурой

Перегрев или недостаточный нагрев: выход из строя ТЭНов, поломка датчиков температуры или сбой в работе терморегулятора.
Отказ горелки: в покрасочных или газовых/дизельных камерах горелка не запускается из-за загрязнения форсунок, сбоя розжига или неисправности топливного насоса.
Повреждение калориферов: протекание, засорение или прогорание теплообменников (паровых, водяных или электрических).

Проблемы с вентиляцией и циркуляцией воздуха

Снижение производительности вентиляторов: износ подшипников электродвигателя, обрыв ременного привода или деформация лопастей.
Засорение воздушных фильтров: в покрасочных и деревообрабатывающих камерах забитые потолочные или напольные фильтры вызывают падение тяги и появление пыли.
Нарушение циркуляции: неправильное распределение воздушных потоков внутри камеры, приводящее к неравномерной сушке.

Электрика и автоматика

Сбои блока управления: ошибки контроллеров (например, автоматических систем управления вроде dTOUCH), выгорание реле или контакторов в силовом щите.
Проблемы с цепями питания: окисление или подгорание клемм, обрыв проводки из-за высокой влажности и температурных перепадов.

Герметичность и механические повреждения

Разгерметизация корпуса: износ уплотнителей дверей, деформация или коррозия металлических панелей стен и кровли.
Дефекты механизма дверей: провисание створок, поломка замков или петель.

Этапы ремонта сушильных камер:

Диагностика: осмотр электрощита, проверка датчиков, замеры сопротивления ТЭН или калориферов, тестирование управляющих контроллеров.
Разработка плана: определение перечня запчастей под замену и оценка стоимости.
Восстановительные работы: замена ТЭНов, двигателей, фильтров, ремонт щитов управления или переварка/герметизация корпуса.
Пусконаладка и калибровка: тестовый запуск оборудования, проверка температурных режимов и калибровка датчиков.

Ремонт водонагревателей

Промышленные нагреватели (ТЭНы, патронные, керамические, ленточные и блоки управления) выходят из строя из-за перегрева, износа изоляции или механических повреждений. Большинство типов ТЭНов не подлежат ремонту при обрыве спирали и требуют замены, однако сопутствующие элементы (терморегуляторы, контакторы, датчики) поддаются восстановлению.

Устройоство водонагревателей

Водонагреватели делятся на два типа: проточные и накопительные.

Главное отличие проточного водонагревателя от накопительного заключается в способе нагрева и наличии резервуара для воды.

В проточном водонагревателе вода греется мгновенно (за секунды), когда проходит через мощный нагревательный элемент внутри прибора. У такого типа нагревателя отсутствует бак для хранения воды.

В накопительный водонагреватель вода набирается в специальный бак (от 10 до 300+ литров), постепенно нагревается ТЭНом и затем подается потребителю.

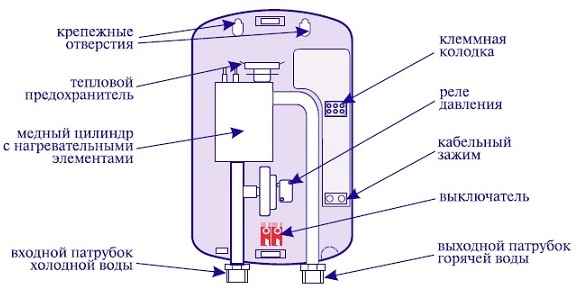

Основные элементы проточного водонагревателя:

Нагревательный блок (теплообменник): колба с мощным ТЭНом или медной спиралью.
Датчик протока (реле давления): фиксирует включение воды и автоматически подает питание на ТЭН.
Датчик/регулятор температуры и прерыватель: защищают прибор от перегрева.
Электронная или механическая плата управления.
Стабилизатор давления: поддерживает напор (в напорных моделях).

Типы по конструкции проточного водонагревателя:

Безнапорные: обслуживают только одну точку (например, кран над раковиной), имеют меньшую мощность.
Напорные: встраиваются в магистраль и могут снабжать горячей водой несколько точек, но требуют высокой мощности и отдельной силовой линии с УЗО.

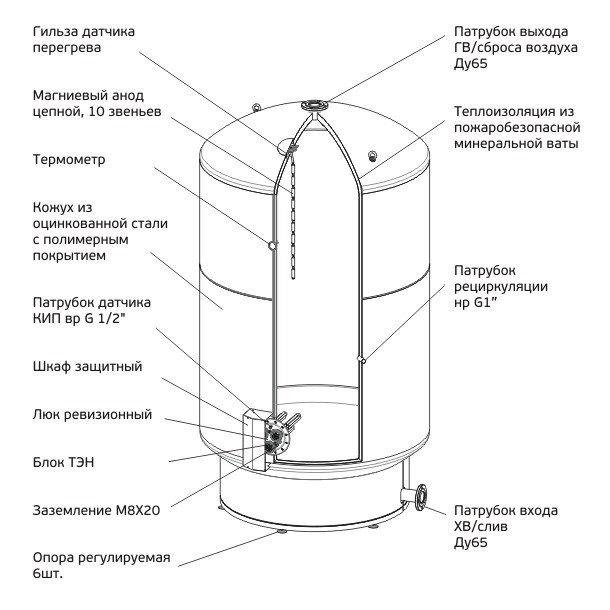

Основные элементы накопительного водонагревателя:

Внутренний бак: изготавливается из стали с покрытием (эмаль, стеклокерамика) или из нержавеющей стали.
Теплоизоляция: прослойка из пеноматериала между баком и внешним корпусом, сохраняющая тепло.
Нагревательный элемент (ТЭН или газовая горелка): «мокрый» (погружной) или «сухой» (в защитной колбе) ТЭН.
Термостат / регулятор: Задает температуру нагрева и автоматически включает/отключает ТЭН.
Магниевый анод: защищает внутренний бак и ТЭН от коррозии и смягчает образование накипи (требует замены раз в 1–2 года).
Предохранительный клапан: сбрасывает избыточное давление при нагреве воды.
Внешний корпус: декоративный кожух с панелью управления.

Основные виды неисправностей водонагревателей

Обрыв нагревательной нити (спирали): наступает из-за работы на предельных температурах, брака спирали или «сухого хода» (включения без теплоносителя/среды).
Пробой на корпус (утечка тока): разрушение внутреннего изоляционного слоя (кварцевого песка, периклаза) из-за отсыревания, ударов или перегрева.
Перегрев из-за накипи или зазора: наслоение солей кальция и магния на водяных ТЭНах либо неплотная посадка патронного нагревателя в посадочном отверстии нарушают теплоотдачу. Спираль перегорает.
Вибрация и механические удары: вызывают микротрещины в оболочке и обрыв внутренних соединений.
Сбои в управляющей цепи: залипание контакторов, пробой твердотельных реле (SSR), выход из строя термопар или ПИД-регуляторов (нагреватель не отключается или не греет).

Ремонт и обслуживание водонагревателей

Диагностика неисправностей:

Внешний осмотр: поиск трещин, темных точек, вздутий на металлической оболочке или следов утечки среды.
Проверка мультиметром (Омметр):

Измерение сопротивления между контактами ТЭНа (обрыв определяется бесконечным сопротивлением).
Измерение сопротивления между каждым выводом и корпусом (наличие утечки или пробоя).

Проверка сушкой (при ложном пробое): если новый или долго хранившийся ТЭН показывает пробой на корпус, его прогревают до 120-160 °C в течение 4-6 часов для удаления влаги из изоляции.
Диагностика автоматики: проверка работы термопар, пускателей и реле с помощью токовых клещей или тестера напряжения в цепи управления.

Ремонт и обслуживание:

Замена нагревательного элемента: трубчатые (ТЭНы) и патронные нагреватели при обрыве спирали или пробое корпуса не ремонтируются — их заменяют на новые с точным соответствием по мощности, диаметру и напряжению.
Устранение влажности: просушка ТЭНов с нарушенной герметичностью клеммников.
Восстановление управляющего контура: замена залипших контакторов, пробитых твердотельных реле (SSR) или калибровка/замена вышедших из строя термопар и ПИД-контроллеров.

Профилактические меры:

Установка фильтров умягчения воды или регулярная химическая/ультразвуковая очистка от накипи.
Использование стабилизаторов напряжения.
Контроль посадочных зазоров для патронных нагревателей (во избежание воздушных карманов и локального перегрева).
Обеспечение защиты от сухого хода через датчики уровня или потока.

Ремонт сварочных аппаратов

Устройство сварочного оборудования

Сварочный аппарат — это электротехническое устройство, которое преобразует сетевой ток в параметры, необходимые для плавления металла и создания надежного соединения.

Самым популярным и современным типом является сварочный инвертор.

Главные узлы сварочного инвертора:

Силовой блок

Сетевой выпрямитель (диодный мост и конденсаторы) — принимает переменный ток из розетки (220 В / 380 В) и преобразует его в постоянный.
Помеховый фильтр — защищает электрическую сеть от высокочастотных помех и сглаживает скачки напряжения.
Инверторный блок (транзисторы MOSFET или IGBT) — превращает постоянный ток обратно в переменный, но уже с высокой частотой (от 20 до 100 кГц), что позволяет сделать сам аппарат легким и компактным.
Импульсный трансформатор — понижает высокочастотное напряжение до безопасных значений холостого хода (70–90 В) и готовит его для сварки.
Выходной выпрямитель — состоит из быстродействующих диодов, которые снова преобразуют высокочастотный ток в постоянный сварочный (с силой от 10 до 200+ А).

Управляющий блок и электроника

ШИМ-контроллер (широтно-импульсная модуляция) — отвечает за регулировку тока и стабильность работы схемы.
Вспомогательные функции (микропроцессорная плата) — обеспечивают быстрый розжиг дуги (Hot Start), защиту от залипания электрода (Anti-Stick) и форсирование дуги (Arc Force).
Система охлаждения — радиаторы на силовых элементах и встроенный вентилятор (кулер), защищающие прибор от перегрева.

Внешние элементы корпуса

Панель управления — регуляторы силы тока, световые индикаторы сети и срабатывания термозащиты, разъемы для подключения кабелей.
Силовые разъемы (байонетные) — быстросъемные клеммы для подключения держателя электрода («плюс») и кабеля массы («минус»).
Корпус и ручка / ремень — защищают внутренние платы от пыли и механических повреждений.

Альтернативные виды сварочных аппаратов

Сварочные трансформаторы — старые, тяжелые и громоздкие устройства, работающие на переменном сетевом токе (50 Гц) без сложной электроники.
Сварочные выпрямители — трансформаторы, дополненные мощным выпрямительным блоком для сварки постоянным током; отличаются большой массой.
Полуавтоматы (MIG/MAG) — аппараты, где вместо штучного электрода используется непрерывно подаваемая проволока в среде защитного газа (углекислого газа или аргона)

Неисправности сварочного аппарата

Аппарат не включается / нет индикации

Причины: поврежден сетевой кабель, нет напряжения в розетке, перегорел сетевой предохранитель, вышли из строя элементы дежурного питания или плата управления.

Решение: проверить розетку и кабель мультиметром, заменить предохранитель на аналогичный по номиналу (без установки «жучков»).

Аппарат включается и гудит, но дуга не горит / не варит

Причины: обрыв или плохой контакт силовых кабелей, повреждение зажимов массы, окисление разъемов, превышение времени работы и срабатывание термозащиты.

Решение: зачистить клеммы, проверить надежность фиксации кабелей, дать аппарату остыть при срабатывании защиты.

Залипание электрода или нестабильная дуга

Причины: низкое входное напряжение в сети (например, падение ниже 190–200В), слишком длинный или тонкий удлинитель, неверно выставленный сварочный ток, сырые или некачественные электроды.

Решение: использовать отдельную линию питания или стабилизатор, сократить длину удлинителя, отрегулировать ток под диаметр электрода.

Самопроизвольное отключение и перегрев

Причины: превышение допустимого времени непрерывной работы (превышение ПВ — процента включения), запыленность внутренних плат, выход из строя вентилятора охлаждения, пробой силовых транзисторов (IGBT) или диодов выпрямителя.

Решение: очистить радиаторы и корпус от пыли сжатым воздухом, проверить вращение кулера, обратиться в сервис при пробое ключей.

Застревание или отсутствие подачи проволоки (для полуавтоматов MIG/MAG)

Причины: запуталась катушка, изношены или ослаблены ролики механизма подачи, засор или деформация подающего канала (тефлоновой/спиральной трубки), пригорание наконечника горелки.

Решение: отрегулировать прижим роликов, прочистить или заменить канал и контактный наконечник горелки.

Основные этапы ремонт сварочных аппартов

Диагностика: осмотр плат, проверка мультиметром или осциллографом силовых транзисторов (IGBT), диодных мостов, цепей питания и платы управления;
Чистка от пыли: удаление налета с помощью сжатого воздуха (накопление пыли часто приводит к перегреву и короткому замыканию);
Компонентный ремонт: выпаивание и замена пробитых транзисторов, сгоревших конденсаторов, резисторов, реле или восстановление дорожек на плате;
Ремонт узлов подачи и трансформаторов: восстановление клеммных колодок, ремонт механизма подачи проволоки (в полуавтоматах) или силового трансформатора;
Тестирование: проверка работоспособности под нагрузкой и на холостом ходу перед возвратом в эксплуатацию.

Ремонт контрольно-измерительных приборов и анализаторов

Контрольно-измерительные приборы и анализаторы (КИПиА) выходят из строя по механическим, электрическим или программным причинам.

Виды неисправностей КИПиА:

Механические дефекты: износ или поломка чувствительных сенсоров, разгерметизация корпусов, трещины, повреждения мембран и штуцеров.
Электрические проблемы: сбои питания, короткие замыкания, перегрузки цепей, окисление или ослабление контактных клемм, выход из строя выходных каскадов и плат.
Программные и метрологические сбои: Потеря точности измерений, «плывущая» калибровка, сбои микропрограмм (ПО), ошибки в алгоритмах обработки сигналов.
Внешние факторы: сильные электромагнитные помехи, вибрации, агребавная среда или ошибки персонала.

Этапы ремонта:

Диагностика: осмотр корпуса, проверка питания и сигналов с помощью мультиметров, осциллографов, эталонных калибраторов или встроенных систем самодиагностики.
Восстановление / замена: замена вышедших из строя электронных компонентов, сенсоров, плат, герметизация или перепрошивка устройства.
